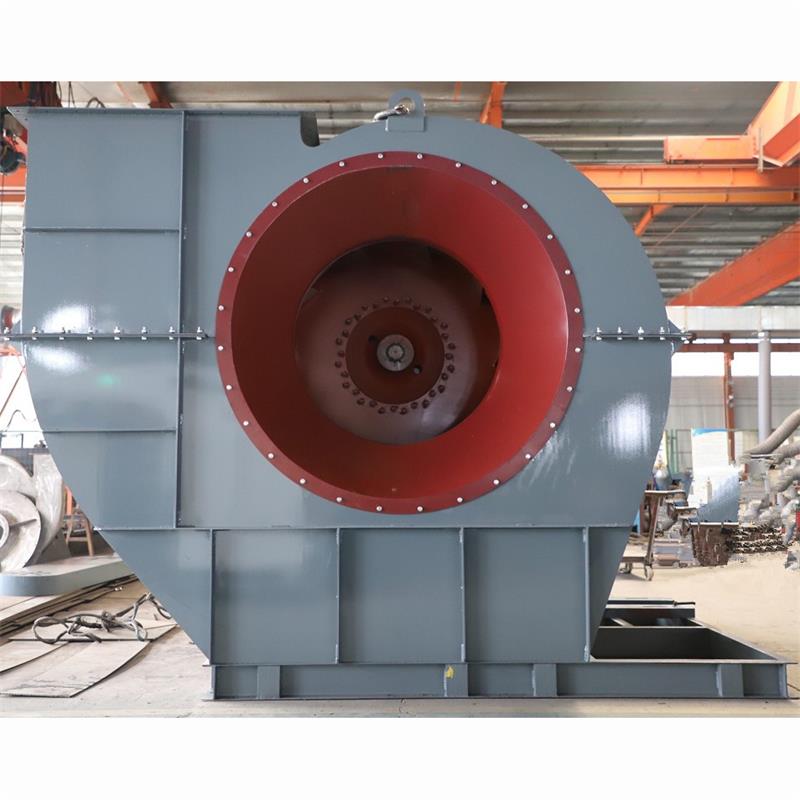

G4-73 NO.18.5C 工业离心风机、环保除尘风机、锅炉鼓风机、C式皮带传动、运行稳定、噪声低、效率高
性能与选择：GY4-73型风机只给出№样机的无因次性能表及曲线。由给出的无因次性能表或曲线可计算№8～28所有机号的有因次性能。
风机主要由叶轮。机壳、进风口、调节门及传动部分组成。
⑴叶轮由12叶片后倾机翼斜切的叶片焊接于锥弧形的前盘与平板形的后盘中间。由于采用了机翼叶片，保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。
⑵机壳是用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式（№8～12机壳做成整体结构，不能拆开，№14～16机壳做成两开式，№18～28机壳作成三开式）。对引风机、蜗形板作了适当加厚以防磨。
⑶收敛、流线型的进风口制成整体结构，用螺栓固定在风机入口侧。
⑷用来调节风机流量的装置，轴向安装在进风口前面。调节范围由0°（全开）到90°（全闭）。调节门的扳把位置，从进风口方向看在右侧，对右旋风机扳把由下往上是由全闭到全开方向。对左旋风机，扳把由上往下是由全闭到全开方向。
⑸传动部分的主轴由钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器（仅引风机）。润滑油采用30号机械油，加入油量按油位标志的要求。№8～16整体筒式轴承箱如采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽已予制。引风机备有水冷却装置，因此。须加装输水管，耗水量随气温不同而异，一般按0.5～1m3/h考虑。
GY4-73锅炉离心风机安装要点
GY4-73锅炉离心风机务必按照如下安装要求进行安装：1、按图纸所示位置及尺寸安装，保证进风口与叶轮的间隙尺寸。 2、保证主轴的水平位置，并测量主轴与电机轴的同心度及联轴器两端的不平行度。 3、安装调节门时，注意不要装反，要保证进气方向与叶轮旋转方向一致。 4、风机安装后，拨动转子，检查是否有过紧或与固定部分刮蹭现象。
在安装操作过程中必须注意下列几点：1、在一些接合面上，为防生锈，减少拆卸困难，应涂上润滑脂或机油。 2、在上接合面的螺栓时，如有定位销钉、应先上好销钉再拧紧螺栓。3、检查机壳内及其它壳体内部，不应有掉入和遗留的工具或杂物。4、安装完成后应对风机做全方位检查，再进行试运转。
